Jaringan Komputer
Definisi Jaringan Komputer
- Jaringan Komputer adalah dua komputer atau lebih yang terhubung antara satu dengan yang lain untuk tujuan komunikasi data elektronik.
(Reference From : http://www.britannica.com/EBchecked/topic/130637/computer-network, October 11,2010 – 8.43 pm)
- Jaringan komputer adalah sekumpulan peralatan komputer yang dihubungkan agar dapat saling berkomunikasi dengan tujuan membagi sumber daya (seperti file dan printer).
Tujuan Jaringan Komputer
- Membagi sumber daya: contohnya berbagi pemakaian hardware printer, CPU, memori, harddisk
- Komunikasi antar komputer : contohnya surat elektronik, instant messaging, chatting
- Akses informasi : contohnya web browsing
Jaringan Komputer
- Agar dapat mencapai tujuan yang sama, setiap bagian dari jaringan komputer meminta dan memberikan layanan (service)
- Pihak yang meminta layanan disebut klien (client) dan yang memberikan layanan disebut pelayan (server)
Jenis Jaringan
Jenis-Jenis Jaringan Komputer
- Jaringan komputer digolongkan berdasarkan :
- Berdasarkan Luas Area Jangkauan
- Berdasarkan Topologi Jaringan
- Berdasarkan Arsitektur
Luas Area Jangkauan
LAN(Local Area Network)
- Jaringan komputer yang menghubungkan komputer dan perangkat diwilayah geografis yang terbatas, seperti rumah,sekolah,perkantoran dll.
(Reference from : http://en.wikipedia.org/wiki/Local_area_network, october11,2010 – 8.56 pm)
- Jaringan komputer yang jangkauannya mencakup kota.
- Teknologi: jaringan TV kabel

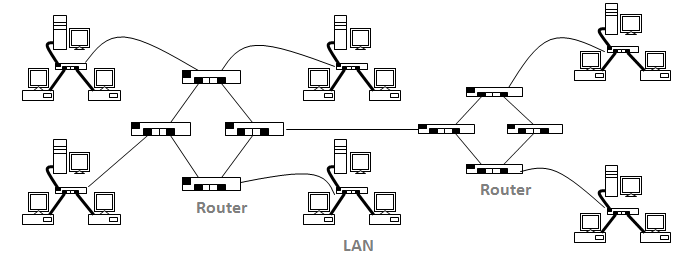

WAN(Wide Area Network)
- Jaringan komputer yang mencakup area luas.
- Biasanya sebuah WAN tersusun dari dua atau lebih LAN (local area network)
- Jaringan komputer yang cakupannya lebih luas dari LAN, yaitu dari negara sampai benua.
- Teknologi:
- Circuit Switching
- Packet Switching
- Frame Relay
- Asynchronous Transfer Mode (ATM)
- Jaringan wireless seluler
- Sekumpulan jaringan berbeda (LANs, WANs, atau keduanya) yang saling terkoneksi
Topologi Jaringan
Topologi Jaringan
- Topologi jaringan pada dasarnya mendefinisikan bagaimana jaringan harus dirancang dan menyediakan struktur ke jaringan.
(Reference from : http://www.exforsys.com/tutorials/networking/network-topology.html, October 12, 2010 – 10.44 am)
Topologi Bus (Bus Topology)
- Pengaturan suatu jaringan di mana masing-masing komputer dan perangkat jaringan yang terhubung ke kabel tunggal.
- Keuntungan : Mudah untuk dipasang, Lebih hemat biaya (karena hanya butuh satu kabel)
- Kelemahan : Jika ada masalah dengan kabel, maka seluruh jaringan rusak.
Reference from : http://en.wikipedia.org/wiki/Bus_network, October12,2010 11.02 am)
- Topologi star juga termasuk salah satu setup jaringan paling umum, dimana masing – masing perangkat dan komputer dihubungkan pada satu Hub pusat.
- Keuntungan : Tidak ada gangguan saat menghubungkan dan memutuskan perangkat.
- Kekurangan : Sistem sangat bergantung pada fungsi hub pusat.
- Setiap komputer dan perangkat terhubung antara satu dengan yang lain sehingga membentuk lingkaran.
- Keuntungan : Tidak memerlukan server jaringan untuk mengelola konektivitas antar komputer.
- Kekurangan : Pemindahan, penambahan, dan menggantian perangkat dapat mempengaruhi jaringan.
Arsitektur Jaringan
Arsitektur Jaringan Komputer
- Client-server
Jaringan komputer dengan komputer yang didedikasikan khusus sebagai server , Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih
Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server, atau sebaliknya misalnya , ac.id
- Peer-to-peer
Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan
Komunikasi Data
Komunikasi Data
- Data merupakan fakta-fakta atau mengamatan-pengamatan mengenai orang, tempat, kejadian, sesuatu dll
- Dulu : alphabet, angka, symbol.
- Sekarang meliputi audio, musik, gambar, grafik, animasi, dan video
- Komunikasi data adalah pertukaran data (dalam bentuk 0 dan 1) antara dua perangkat melalui media transmisi tertentu (misalnya kabel)
- Komunikasi data merupakan gabungan dari dua teknik, yaitu Teknik Telekomunikasi dan Teknik Pengolahan Data
- Teknik telekomunikasi adalah segala kegiatan yang berhubungan dengan penyaluran informasi dari titik ke titik lain
- Pengolahan Data adalah segala kegiatan yang berhubungan dengan pengolahan data
- Kombinasi kedua teknik ini sering disebut komunikasi data. (teleprosesing)

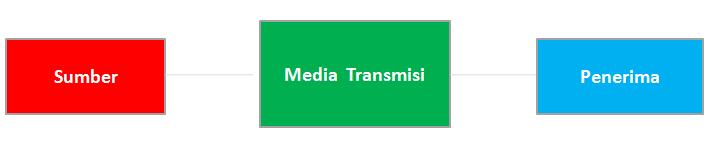

- Untuk mengkomunikasikan data dari satu lokasi ke lokasi yang lain, 3 elemen sistem harus tersedia, yaitu sumber data, media transmisi, dan penerima. Jika salah satu elemen tidak ada, maka komunikasi tidak akan dapat dilakukan
- Sumber pihak yang mengirim informasi, Tugasnya membangkitkan berita atau informasi dan menempatkannya pada media transmisi
- Media transmisi
- Penerima
- Offline communication system
adalah suatu sistem pengiriman data melalui fasilitas telekomunikasi dari satu lokasi ke pusat pengolahan data, tetapi data yang dikirim tidak langsung diproses oleh CPU (Central Processing Unit)
Peralatan-peralatan yang diperlukan :
- Terminal adalah suatu I/O device yang digunakan untuk mengirim data dan menerima data jarak jauh dengan menggunakan fasilitas telekomunikasi. Peralatan terminal ini bermacam-macam, seperti magnetic tape unit, disk drive, paper tape, dll
- Jalur komunikasi adalah fasilitas telekomunikasi yang sering digunakan, seperti : telepon, telegraf, dan dapat juga dengan fasilitas lainnya
- Modem adalah singkatan dari Modulator / Demodulator. Suatu alat yang mengalihkan data dari sistem kode digital ke dalam sistem kode analog dan sebaliknya
Bentuk Sistem Komunikasi Data
- Online communication system
Berbeda dengan sistem komunikasi offline, pada sistem ini data yang dikirim melalui terminal dapat langsung diolah oleh pusat komputer, dalam hal ini CPU
Online communication system dapat berbentuk :
- Remote Job Entry (RJE) system
- Realtime system
- Time sharing system
- Distributed data processing system
Transmisi Jaringan
Media Transmisi Data
- Media transmisi juga dikenal dengan media komunikasi, adalah media yang digunakan sebagai penghubung antara pengirim dan penerima,
- Media berkabel (bounded media/gueded media/hard media)
- Media tak berkabel (wireless media/unbounded media/unguided media/soft media)
Media Berkabel (wired)
- Kabel Pasangan Terpilin (twisted pair cable)
- UTP (unshielded twisted pair)
- STP (shielded twisted pair)
- Kabel Koaksial (coaxial cable atau coax)
- Kabel Serat Optik (Fiber Optik)
Contoh Kabel Jaringan
Media Tak Berkabel (Wireless)
- Microwave (Mikrogelombang)
- Satellite
- Gelombang Radio
- Infrared
- Bluetooth
- Wi-fi
Transmisi Jaringan
Jenis transmisi
- Simplex / One way
- Half-Duplex
- Full-Duplex
- Arah transmisi
- Unicast, dari satu titik ke satu titik. Contoh : telepon
- Multicast, dari satu titik ke beberapa titik. Contoh : server internet
- Broadcast, dari satu titik ke semua arah. Contoh : pemancar televisi
Protokol Komunikasi
Merupakan sekumpulan aturan yang memungkinkan berbagai media, platform, atau aplikasi yang berbeda-beda dapat saling berkomunikasi dengan benar
Beberapa contoh protokol komunikasi :
- TCP/IP (Transfer Control Protocol / Internet Protocol), merupakan protokol yang digunakan di internet. Dalam TCP/IP tersedia juga beberapa jasa, seperti HTTP (hypertext transfer protocol), FTP (file transfer protocol), e-mail, telnet (remote login), dll.
- SPX/IPX, digunakan pada LAN sistem operasi jaringan Novel Netware
- 3. X25, biasa digunakan oleh jaringan perbankan (cabang online, ATM, dll)
Download PPT disini → Create by Mrs.Nadia, M.Kom. Dosen Universitas Nurul Jadid
